一、配電櫃斷路器使用

1、斷路器送電

如何給下聯設備送電，找到需要送電的配電櫃斷路器，然後在斷路器上拿出搖把（在斷路器的右上角），斷路器右下角有搖孔，把搖把插入，先看下，搖孔正上方有白色PUSH按鈕，用手把他按進去，就可以開始搖搖把了，按順時針搖，每次搖到PUSH按鈕彈出，搖把無法搖動，再按進去，接着搖，需要搖兩次，搖到搖孔正下方白色指針到CONNECT，這時就可以送電了，按上面的合閘鍵，就送電成功了。最後把搖把塞回斷路器右上角。

2、斷路器斷電

如何斷電呢，就需用到分閘按鈕，剛好與合閘操作流程相反，先按分閘按鈕，按PUSH,拿出搖把，插入搖孔，按逆時針搖，每次搖到PUSH按鈕彈出，搖把無法搖動，再按進去，接着搖，需要搖兩次，搖到搖孔正下方白色指針到DISCONNECT，就完成了分閘，下聯配電櫃就斷電了。最後把搖把塞回斷路器右上角。

本項目市電櫃是有接兩路電的，一路市電，一路柴發，如果斷了市電，柴發會自己啓動，如果整個機房這兩路電都斷，市電和柴發都要按分閘按鈕，然後都搖出斷路器。

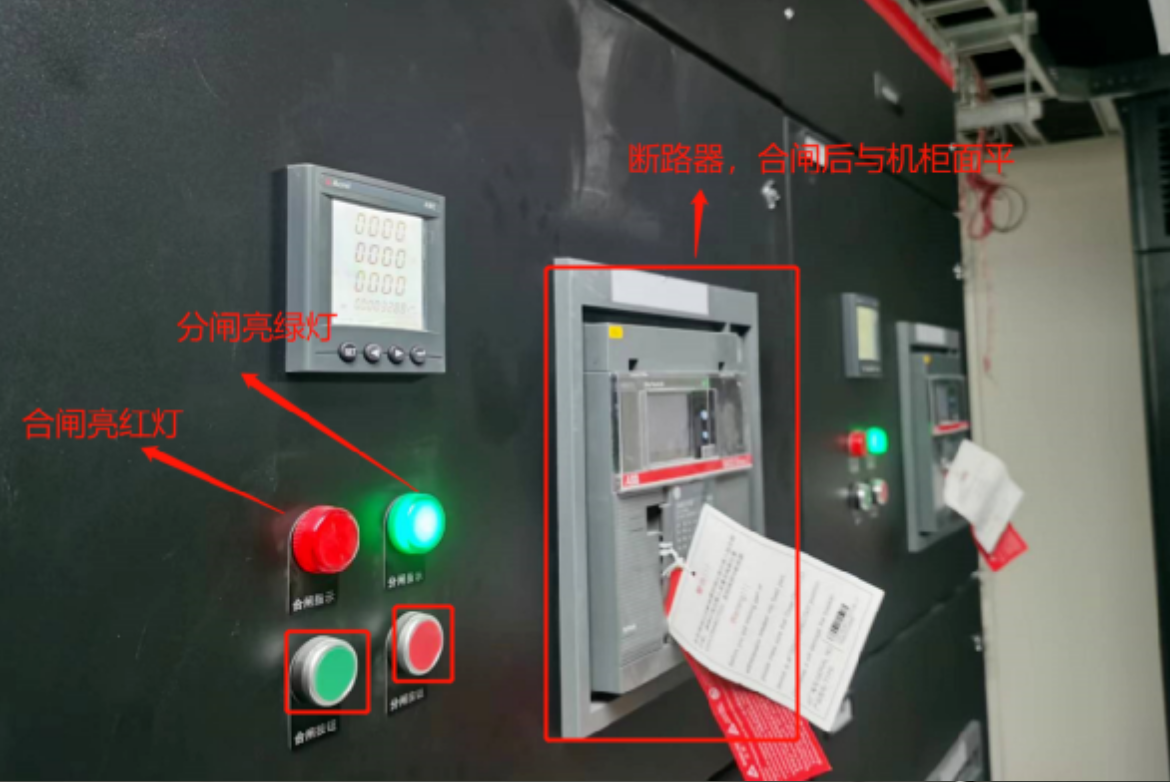

具體看下圖：

二、UPS操作

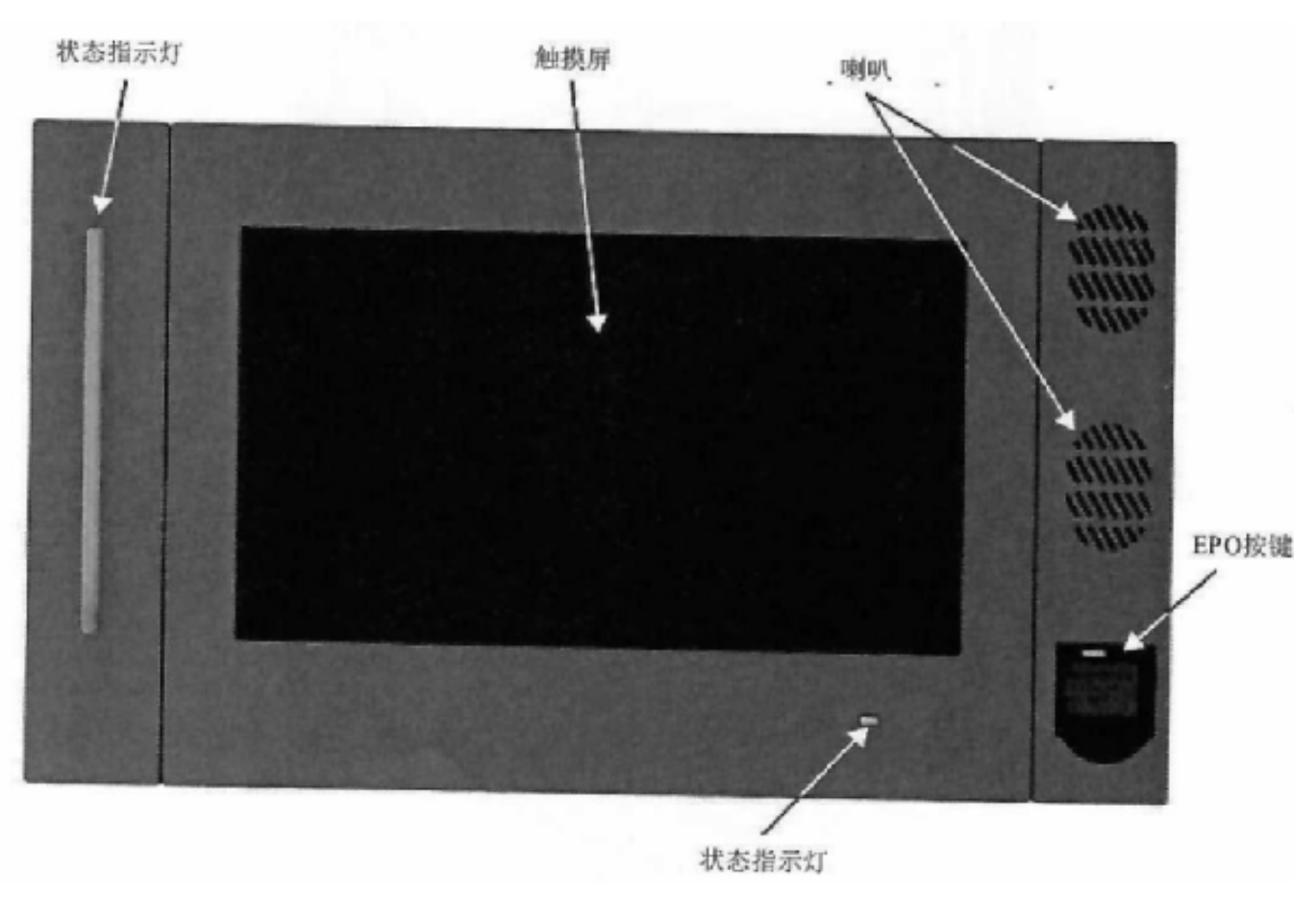

1、中控屏功能模塊介紹

2、登錄操作

右上角點擊登錄，輸入密碼：1234，如下圖點擊開機或關機等功能，如下圖3、UPS逆變開機

點擊“操作”選擇“開機”，如下圖點擊完開機會彈出新的對話框，如下圖，點擊開啓，這樣UPS就開啓了4、UPS逆變關機

點擊“操作”選擇“關機”，如下圖點擊完關機會彈出新的對話框，如下圖，點擊關閉，這樣UPS就關機了5、故障清除

點擊“操作”選擇“清除”，如下圖點擊完清除會彈出新的對話框，如下圖，點擊清除，這樣UPS就清除了三、送電前檢查工作

第一步，檢查UPS1/UPS2輸入櫃和維修旁路是不否有電，輸入櫃必需要市電；

第二步，檢查UPS1/UPS2主機輸入輸出是否正常有電，正常輸入輸沒有合閘是沒有電的；

第三步，檢查UPS1/UPS2輸出電櫃是不否有電；正常隻有外部有電，UPS輸出沒有電；UPS1/UPS2外部維修旁路一定要把斷路器搖出，不能送電合閘狀态；

第四步，檢查UPS1/UPS2輸出電櫃外部維修開關是否搖出分閘狀态；一定要搖出分閘狀态；

第五步，檢查UPS1/UPS2電池箱是否斷開狀态；

完成以上檢查後，進入送電

四、UPS送電工作

1、UPS輸入櫃

搖入UPS1/UPS2輸入斷路器，合閘UPS1/UPS2輸入開關；搖入UPS1/UPS2維修旁路斷路器，合閘UPS1/UPS2維修旁路斷路器開關；

2、UPS輸出櫃

搖入UPS1/UPS2輸出斷路器，合閘UPS1/UPS2輸出開關；UPS1/UPS2外部維修旁路一定要把斷路器搖出，不能送電合閘，如下圖所示。3、UPS電池櫃

合閘UPS1/UPS2電池櫃斷路器；

4、UPS主機

UPS1/UPS2主機開機工作，點開UPS顯示屏，輸入密碼：1234，點擊“開機”，剛開機時聲音有點大，等待一分鍾就正常開常開啓主機。

五、UPS斷電工作

1、UPS主機

UPS1/UPS2主機關機工作，點開UPS顯示屏，輸入密碼：1234，點擊“關機”，等待一分鍾就關機；

2、UPS輸入櫃

分閘UPS1/UPS2輸入開關，搖出UPS1/UPS2斷路器；分閘UPS1/UPS2維修旁路斷路器開關，搖出UPS1/UPS2維修旁路斷路器；

3、UPS輸出櫃

分閘UPS1/UPS2輸出開關，搖出UPS1/UPS2輸出斷路器；

4、UPS電池櫃

分閘UPS1/UPS2電池櫃斷路器。

六、維護和保養

1、注意事項

1.隻有維護工程師才可維護功率模塊和旁路功率模塊；

2.拆卸功率模塊和旁路功率模塊的原劃是自上而下進行拆卸，以防止機框因重心太高而傾倒。

3.功率模塊和旁路功率模塊維護前，爲确保安全，一定要用萬用表測量直流母線電容上的電壓低于60V，并用萬用表測量待操作部位和大地之間的電壓，确促低于危險電壓值，即直流低于60V，交液峰值低于42V;

4.功率模塊和旁路功率模塊拔出5分鍾後才可進行模塊的維護，5分鍾後才能重新插入機櫃。

2、UPS在旁路模式時的維護操作步驟

1.閉合維修旁路開關，UPS轉維修模式，并按下EPO開關；

2.将旁路功率模塊前闆上的就緒開關拔至未就緒狀态，此時旁路控制模塊面闆上的旁路狀态指示燈紅燈亮；

3.取下旁路功率模塊前面闆兩側的固定螺釘，拔出并維護該模塊；

4.完成模塊維護後，将模塊插回原位，用工具複核固定螺釘已打緊；

5.功率模塊的就緒開關拔至就儲狀态，此時旁路控制模塊面闆上的旁路狀态指示燈紅燈熄滅，綠燈亮起，點擊故障清除，模塊會自動加入到系統工作，待功率圖上的旁路流動時，此時UPS在旁路模式運行，斷開維修旁路開關。

2、單機UPS在正常模式時的維護操作步驟

1.将旁路功率模塊前面闆上的就堵開關撥至未就緒狀态，此時旁路控制模塊面闆上的旁路狀态指示燈紅燈亮。

2.取下旁路功率模塊前面闆兩側的固定螺釘并拔出該模塊；

3.完線模塊維護後，将該模塊插回原位，用工具複核固定螺釘已打緊；

4.将該模塊的就儲開關接至就緒狀态，此時旁路狀态指示燈紅燈熄滅，綠燈亮。

3、UPS系統的保養

1.做好曆史記錄，做好曆史記錄有利于故處理。

2.保持清潔，使UPS免受塵埃和潮濕的侵襲。

3.保特适當的環境溫度，電池最适宜溫度是18℃一25℃，溫度過低會減小電池容量，過高會減小電池壽命；

4.檢查連接，定期檢查所有連接螺釘的緊固性。

5.定期檢查UPS的上級或下級開關有無異常情況，以保證電流過大時能切斷輸入或輸出。

UPS系統（在長期的運行中，需要定期維護和保養。主要闡述UPS關健器件的壽命特性、定期檢查和維，有效維護和保養UPS系統，可以降低UPS故障風險和提供更長的UPS工作年限。
